船舶艉轴转速表

更新日期:1970年01月01日    操作:返回列表
船舶艉轴转速表

产品名称:船舶艉轴转速表

产品型号:

所属分类:上海自一船用仪表厂

概要:

产品简介

概述

  本公司生产船舶艉轴转速表QWCT-240系列产品并形成对大小船舶螺旋浆艉轴正反转速测量、显示和VDR通信输出。
本公司有数十年生产船舶、舰艇、电站测量仪表技术、测试、管理、生产、服务一整套管理制度,确保产品品质和不断创新提高,受到广大用户好评。
我公司根据GB/T 7676—1998;GB 4208-2001和中国船级社GD01-2006等及其他相关国标和国际标准为基准,制订企业标准Q/YXBM 712-2012按技术规范指导下进行产品设计、制造工艺、质量控制、生产销售、服务管理等规程。
  产品采用现代电子技术设计电路,选用优质电子元器件和严格生产,测试老化工艺确保产品质量。产品结构设计合理、运行可靠、使用安装方便,耐工作环境能力强。
本产品测量显示采用双色数码管显示(蓝色为正转,红色为反转)。工作电源分为AC220V或DC24V供电。显示明亮清晰,根据工况需求,本仪表带有线性亮度调节功能。
  船舶艉轴测量显示系统可以根据船舶类型、单/双艉轴和不同舱室需要来配置。我们生产的测量仪表安装方式有嵌入式和挂壁式两种。嵌入式有单主机艉轴转速表和双主机艉轴转速表,挂壁式有单主机艉轴转速表,挂壁式只适用机仓或房间使用。我们有多种型号及不同组合来满足艉轴测量显示系统的配套要求(见表1)。用户在订购艉轴转速表测量显示系统时,必须将所需配套的艉轴转速表产品型号、感应器、测量仪表VM(13C3-V)、分线盒台件数量标明,注明工作电源。


转速表主要技术特性

1. 准确度:正转、反转均为±1%
2. 采用双色数码管显示转/分(蓝色为正转,红色为反转)
3. 能在以下工作环境中正常工作:
a)环境温度:+5℃~+55℃。
b)相对湿度:95%RH。
c)工作振动频率:13.2Hz~100Hz;±6.9m/S2(0.7g)。
4. 安装位置:为显示窗处于垂直位置安装。
5. 转速表品种见表1:



转速表外形、开孔尺寸及安装图形、开孔尺寸及安装图

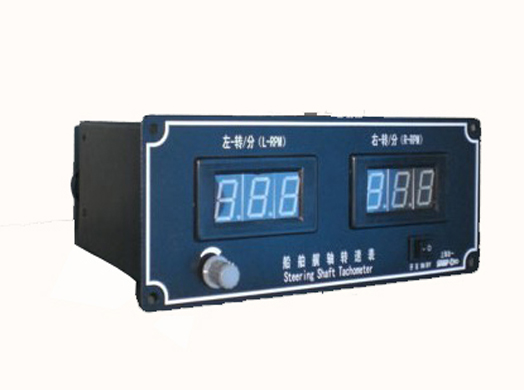

1、QWCT-240 A;AO;A1;A1O;B;BO;B1;B1O;D;D1;E;E1嵌入式转速表

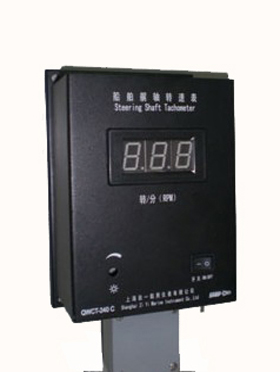

2、QWCT-240 C,C1挂壁式转速表外形图:

3、GY-1 感应器附件外形尺寸图:

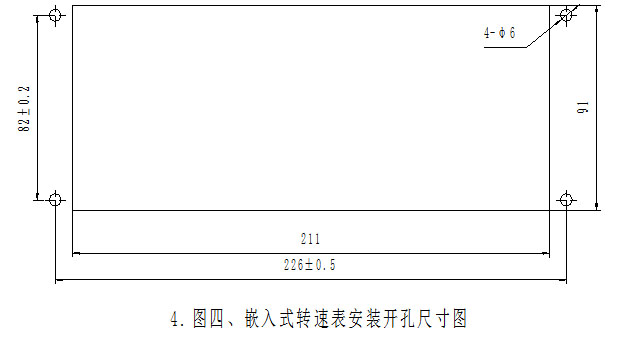

4、QWCT-240 A;AO;A1;A1O;B;BO;B1;B1O;D;D1;E;E1嵌入式转速表
安装开孔尺寸图:

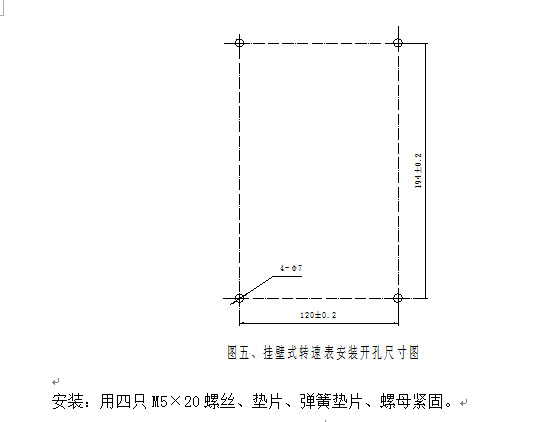

5、QWCT-240 C,C1挂壁式转速表安装开孔尺寸图:

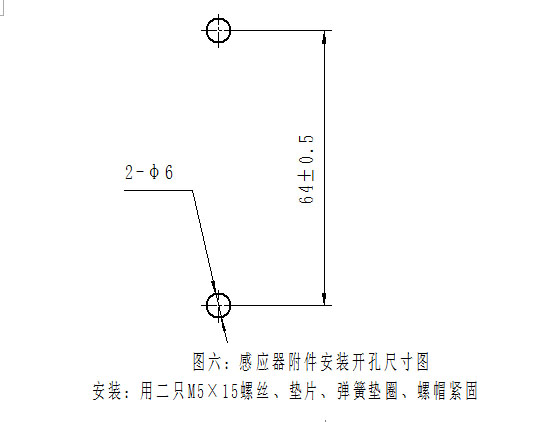

6、感应器附件安装开孔尺寸图:
