带隔离电量变送输出功率表
更新日期：1970年01月01日 操作：返回列表
产品名称：带隔离电量变送输出功率表
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
31 | |
|
产品类型：
|
Q系列电量、非电量测量指示表 | |
|
产品名称：
|
带隔离电量变送输出功率表 | |
|
||
产品简介
特性：
|
精度：1.5级
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
前面板尺寸：96x96mm
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用四个对角支架固定
主要参数和技术指标
指示精度：1.5级
功耗：≤3W
额定电压：100V、380V、400V、440V
额定电流：1A、5A
变送输出负载能力：250欧（可达500欧）
变送输出精度：1%
|
|
产品分类
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(mm) |
重量(kg) |
|
Q96-WTCAO |
90° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
|
Q96-WTCZAO |
240° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
测量范围同功率表

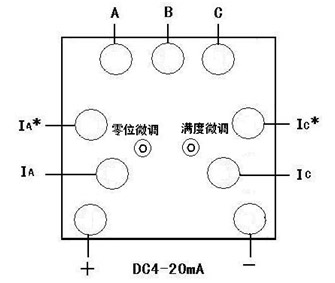

接线示意图

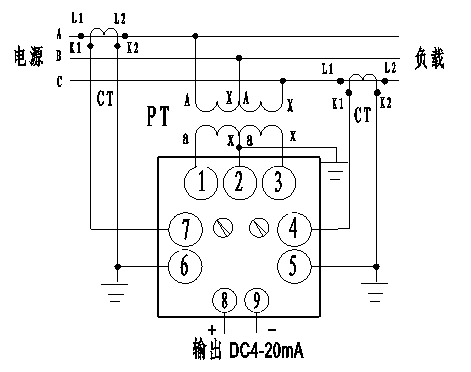

接线图:
