带隔离电量输出电流电压表
产品名称：带隔离电量输出电流电压表
产品型号：
所属分类：上海自一船用仪表厂
 产品编号：
|
29 | |
|
产品类型：
|
Q系列电量、非电量测量指示表 | |
|
产品名称：
|
带隔离电量输出电流电压表 | |
|
||
产品简介
|
精度：1.5级
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
前面板尺寸：96x96mm
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定
电流表量限可定做+ - 刻度
|
|
产品分类
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(mm) |
重量(kg) |
|
Q96-BCO |
90° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
|
Q96-ZCO |
240° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
|
Q96-RBCO |
90° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
|
Q96-RZCO |
240° |
96×96×140 |
92+0.5×92+0.5 |
1.25 |
|
产品名称 |
测量范围 |
工作电源电压 |
功耗 |
|
电流表 |
经CT接入次级为5A |
AC100V |
约2.5VA |
|
电压表 |
经CP接入次级为100V |
约2.5VA |

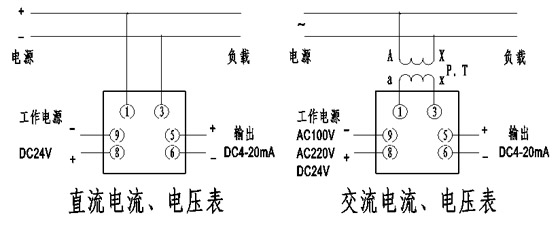

接线图:
