相序控制器
更新日期：1970年01月01日 操作：返回列表
产品名称：相序控制器
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
25 | |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
相序控制器 | |
|
产品精度：
|
/ | |
|
|
||
产品简介
特性：
用于三相电网的相序自动控制
环境温度
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
工作电压（相-相）：380Vac±20% 440Vac±10%
频率：50….60Hz
电源消耗：≤4VA
|
产品分类
产品型号 |
外形尺寸（A×B×C） |
开孔尺寸（mm） |
重量（kg） |
Q96-PSC |
96×96×140 |
92+0.5×92+0.5 |
0.8 |
Q72- PSC |
72×72×120 |
68+0.5×68+0.5 |
0.8 |

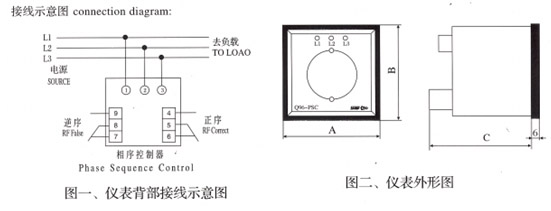

接线示意图
使用说明
1． 用户在使用本产品时，应按照图一所示正确接线；
2． 当接入相线为正序时，批示灯亮点按顺时针旋转，同时正序继电器延时吸合；反之，则指示灯亮点按逆时针旋转，同时逆序继电器延时吸合；两继电器有电气连锁。
3． 当接通电源后，各相所对应的指示灯点亮；如有缺相对对应此相的指示灯会熄灭，且指示灯亮点停止旋转，同时原吸合继电器延时释放，从而使两继电器都处于释放状态。
