相序指示器
更新日期：1970年01月01日 操作：返回列表
产品名称：相序指示器
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
24 | |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
相序指示器 | |
|
产品精度：
|
/ | |
|
|
||
产品简介
特性：
|
用于三相电网的相序指示
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
工作电压（相-相）：190～440Vac
频率：50….60Hz
电源消耗：≤2VA
|
产品分类
|
产品型号
|
外形尺寸（A×B×C）
|
开孔尺寸（mm）
|
重量（kg）
|
|
Q96-PS
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
|
Q72- PS
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|

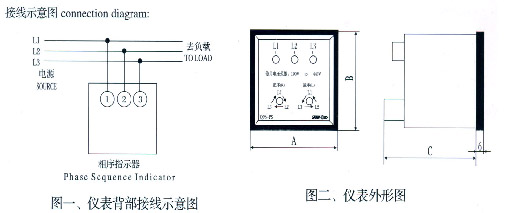

接线示意图
使用说明
1． 用户在使用本产品时，应按照图一所示正确接线；
2． 当接通电源后，各相所对应的指示灯点亮；如有缺相时对应此相的指示灯会熄灭，且正序与逆序指示灯同时点亮。
3． 当接入相线为正序时，正序指示灯点这；反这，则逆序指示灯点亮；

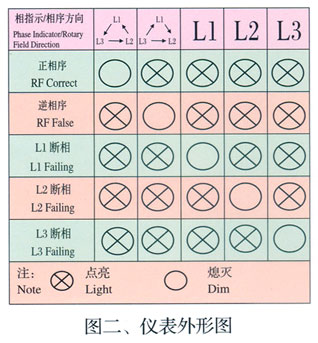

4． 各指示灯关系见表
