温度压力指示仪表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY）
更新日期：1970年01月01日 操作：返回列表
产品名称：温度压力指示仪表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY）
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
21 |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 |
|
产品名称：
|
温度压力指示仪表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY） |
|
特点：用于直接指示4-20mA信号电量信号 |
|
产品简介
特性：
|
精度：1.5级
环境温度范围：-25℃ ~ +55℃
外壳防护“按IP42/52
耐振动：0.7g
仪表表度尺：白色底黑色刻度如需设定值可划红线
输入：4_20mA或其他电量信号
仪表安装用二个对角支架固定
|
|
产品分类：
|
产品型号
|
展开角
|

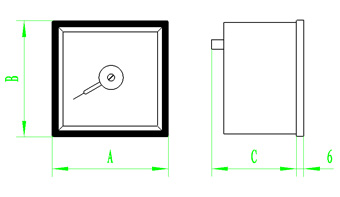

外型尺寸(A×B×C)
|
开孔尺寸(mm)
|
重量(kg)
|
|
Q96-ZCW
|
240°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-ZCY
|
240°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-CW
|
90°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-CY
|
90°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
仪表规格：
|
压力（MPa/Pai） |
温度（℃） |
|
|
0/0.16 |
0/25 |
-30/+70 |

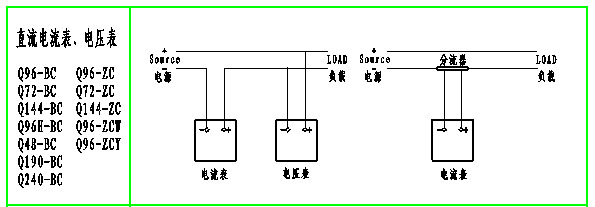

接线示意图
