光点式单/三相同步指示器
更新日期：1970年01月01日 操作：返回列表
产品名称：光点式单/三相同步指示器
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
16 | |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
光点式单/三相同步指示器 | |
|
产品精度：
|
1.5级 | |
|
||
产品简介
特性：
| 精度：1.5级 |
|
| 环境温度范围：-25℃- +55℃ | |
| 外壳防护：按IP42/52 | |
| 耐振动：0.7g | |
| 仪表偏转角：360° | |
| 功耗：≤1.5VA | |
| 仪表安装：用四个对角支架固定 | |
| 重量：0.68kg | |
| 开孔尺寸：92+0.5 X 92+0.5（mm） |
产品分类：
|
产品型号
|
展开角
|

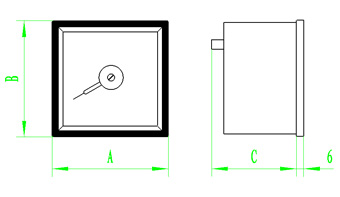

外型尺寸(A×B×C)
|
开孔尺寸(mm)
|
重量(kg)
|
|
Q144-ZS/G
|
360。
|
144×144×71
|
138+0.5×138+0.5
|
0.65
|
|
Q96-ZS/G
|
96×96×140
|
92+0.5×92+0.5
|
0.6
|
|
|
Q72-ZS/G
|
72×72×71
|
68+0.5×68+0.5
|
0.55
|
测量电压规格见下表
|
电压规格
|
接入方式
|
|
100V±10%
|
直接接入或经U/100VPT接入
|
|
220V±10%
|
直接接入
|
|
380V±10%
|
|
|
400V±10%
|

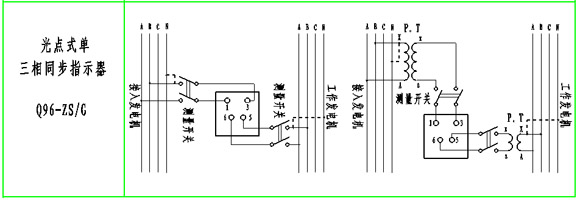

接线图：
