24V直流电网绝缘监测仪
更新日期：1970年01月01日 操作：返回列表
产品名称：24V直流电网绝缘监测仪
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
09 | |
|
产品类型：
|
Q96 Q72 Q48 Q190 Q144 Q240系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
24V直流电网绝缘监测仪 | |
|
产品精度：
|
1.5 | |
|
|
||
产品简介
特性：
|
监测24V直流电网的绝缘电阻
当电网绝缘电阻低于设定值时输出一报警信号
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
准确度等级：1.5
额定电压“24Vdc±20%
电源消耗：≤2VA
报警精度：10kΩ＋20%, 30kΩ±20%, 60kΩ±10%, 100kΩ±10%
开关容量：250Vac.5A
|
|
产品分类：
|
产品型号
|
展开角
|
外形尺寸（A×B×C）
|
开孔尺寸（mm）
|
开孔尺寸（mm）
|
|
Q96-ZMΩB
|
240 °
|
96×96×116
|
92+0.5×92+0.5
|
0.4
|
|
Q72-ZMΩB
|
72×72×101
|
68+0.5×68+0.5
|
0.45
|
|
|
Q96-MΩB
|
90 °
|
96×96×116
|
92+0.5×92+0.5
|
0.4
|
|
Q72-MΩB
|
72×72×101
|
68+0.5×68+0.5
|
0.4
|

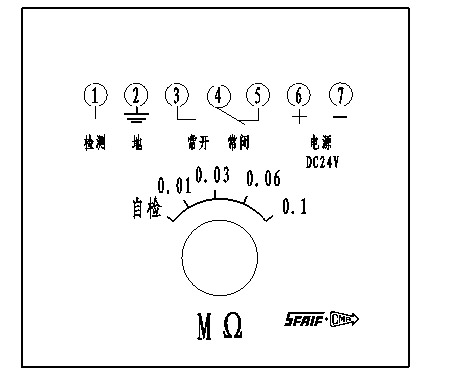

接线示意图
测量范围
|
测量范围
|
额定电压
|
|
0～5MΩ
|
24Vdc
|
注: 报警点的设置亦可根据用户要求进行，如需要请在合同中注明
