夜视直流电流表、电压表（含白面）
更新日期：1970年01月01日 操作：返回列表
产品名称：夜视直流电流表、电压表（含白面）
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
03 | |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
夜视直流电流表、电压表（含白面） | |
|
产品精度：
|
1.5 | |
|
|
||
产品简介
特性：
|
用于直流电流电压的测量.
精度：1.5.
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
|
|
产品分类
|
产品型号
|
展开角
|

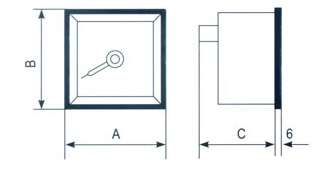

外型尺寸(A×B×C)
|
开孔尺寸（mm）
|
重量（kg）
|
备注（kg）
|
|
Q96-ZC-G
|
240°
|
96×96×75
|
92+0.5×92+0.5
|
0.4
|
带背光夜视（黑或白面）(绿光、黄光或白光)
|
|
Q72-ZC-G
|
72×72×71
|
68+0.5×68+0.5
|
0.35
|
||
|
Q96-BC-G
|
90°
|
96×96×75
|
92 +0.5×92+0.5
|
0.3
|
|
|
Q72-BC-G
|
72×72×71
|
68+0.5×68+0.5
|
0.25
|
||
|
Q144-ZC
|
240°
|
144×144×75
|
138 +0.5×138+0.5
|
0.35
|
|
|
Q144-ZC-G
|
138+0.5×138+0.5
|
测量范围(（直流电流电压表）)
|
|
配用75mV外附分流器接入
|
||||
|
mV
|
V
|
V
|
A
|
A
|
kA
|
|
0-200
0-300
0-500
0-600
|
0-1
0-3
0-5
0-7.5
0-10
0-15
0-20
0-30
0-50
0-75
|
0-100
0-150
0-250
0-300
0-350
0-500
0-600
1-5V
|
0-1
0-2
0-5
|
0-5
0-10
0-15
0-20
0-75
0-100
0-150
0-200
0-300
0-500
0-750
|
0-1
0-1.5
0-2
0-3
0-4
0-4.5
0-5
0-6
0-7.5
|
连接外附分流器和表头的定值导线电阻为0.035Ω

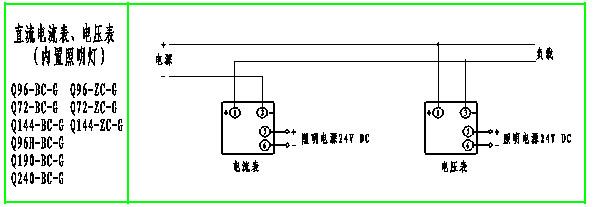

直流电流电压表接线图
