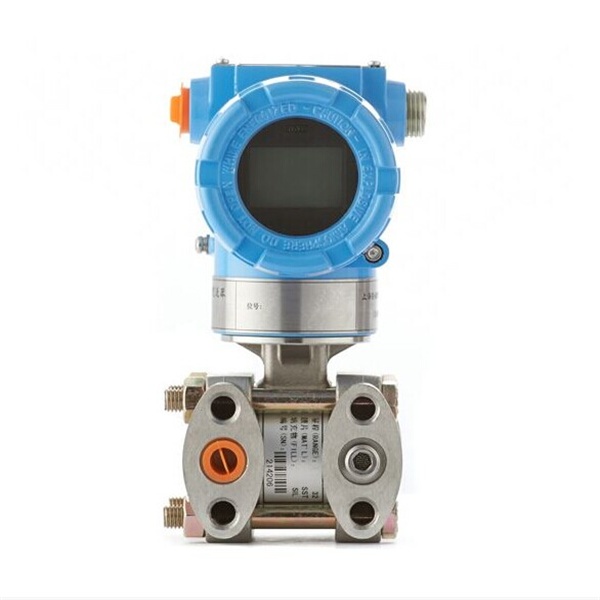

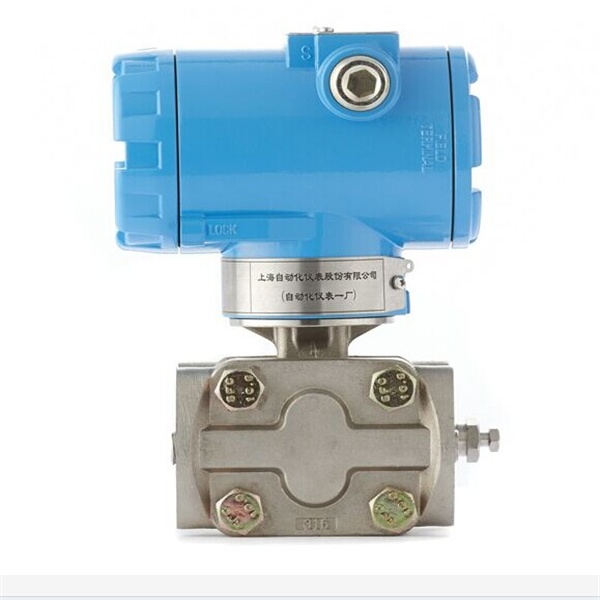

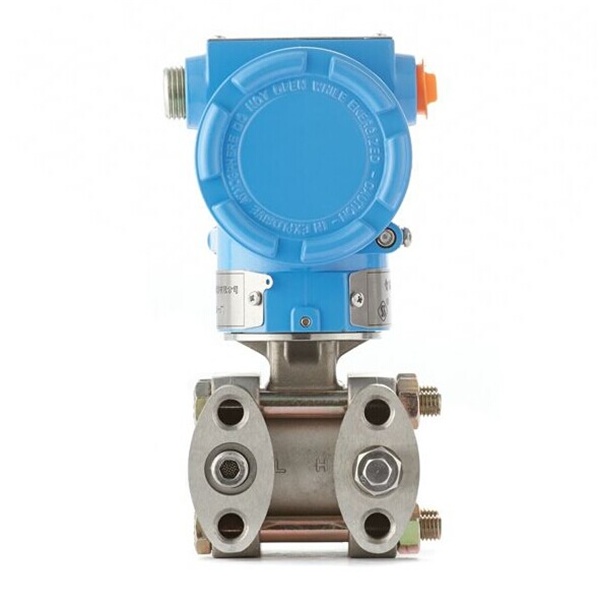

3151DP系列压力变送器

一、产品特点

    1． 完整的测量范围：0-0.15kPa～42MPa, 多种选择、应用灵活，可以满足绝大部分用户的需求。

    2． 结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LCD显示组态按钮，使安装、校验和运行简化。

    3． 在变送器壳体上设计了非接触式就地零点、量程调整和LCD液晶显示参数组态按钮，便于现场调整零点和量程及设置所需的现场显示参数。

    4． 采用固体、插接式印制线路板、模块化结构，有助于故障检修及减少备件库存示参数。

    5． 阻尼可调，提高了用户的可选择性。

    6． 智能电路，方便用户操作。

    7． 具有独立抗电磁干扰电路和软件抗干扰设计，提高了产品的可靠性。

    8． 内部具有测量温度参数传感器，提高了变送器环境温度影响补偿性能，由于该传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息。

    9． 变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。本项技术己申请专利。

    10． 变送器提高了故障恢复能力，大大减少了变送器维护工作量。

    11． LCD液晶显示表采用多参数循环显示方式工作。

    12． 具有HART协议远程通讯功能，在实现压力测量的同时，增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高过程控制的效果。

    13． 具有全金属密封的差动电容压力传感器的δ室结构创新设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。

二、产品介绍

    3151GP智能压力变送器作为一种高精度智能型的现场压力参数的检测仪表，用来测量各种介质在液体，气体和蒸汽状态下的压力的参数，并将被测的压力参数转换成4-20mA标准电信号输出，同时采用HART协议，具有与手操器或上位机进行通讯的功能，变送器具有输出参数组态功能，能适应不同用户的需要。它可以精确地测量压力。

    变送器具有防尘结构，安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内，且彼此相互隔离开。所以现场接线时，放大器仍在密封状态下工作。变送器具有反极性保护措施，防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升，可防止被测介质液柱过大变化，因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件，选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板，使故障少，维护方便，通用性强，减少了备品备件，降低了维修成本。

结构与原理

    3151变送器由传感器和电子线路板两部分组成，传感器部分包括：敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成；电子线路板部分包括：微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成，完成压力信号到4-20mADC的转换。

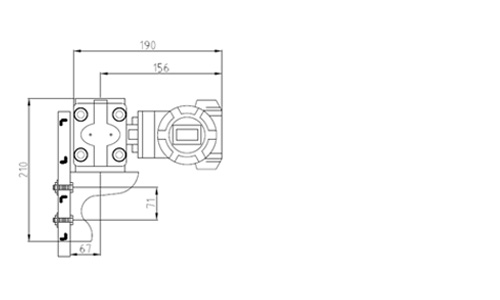

                              2英寸管道安装支架                                              2英寸管道安装平支架

                              变送器安装于2英寸管道上的支架                            变送器垂直安装于2英寸管道上的支架

                              碳钢结构，配有碳钢U型螺栓                                 碳钢结构，配有碳钢U型螺栓

                              聚氨酷喷漆聚氨酷喷漆

                              面板安装支架

                              变送器安装于面板或墙上用的支架

                              碳钢结构，配有碳钢螺栓

                              聚氨酷喷漆

三、选型编码表(如条件允许更换为选型参照)
